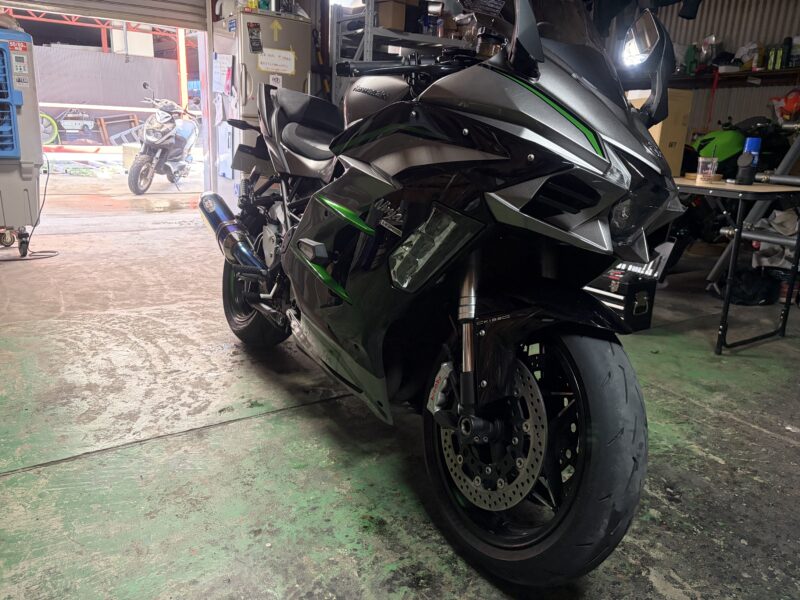

友人が最近乗り始めたH2 SX SE+。先日車検だったのですが（乗り出して間もないのに早速）、できるだけ費用を抑えるために、必要な整備は自分たちでやろうぜ方針。ということで、クーラントとクラッチ・ブレーキフルード交換をお願いされたので、やっていきます。
クーラント交換
クーラントを交換するためには、ラジエーターコアのクーラント注入口にアクセスする必要があります。そのためには、右サイドカウルが邪魔なので、外す必要が。なお、ドレンがついているウォーターポンプがある左側は外す必要がありません。カウルを外さなくても、ウォーターポンプのドレンからクーラントを抜くことはできます。
右サイドカウルの取り外し
インナーパネルの取り外し
まずは、インナーパネルを取り外します。インナーパネルとは、ウィンカーのちょうど裏側あたりにあるパネル。

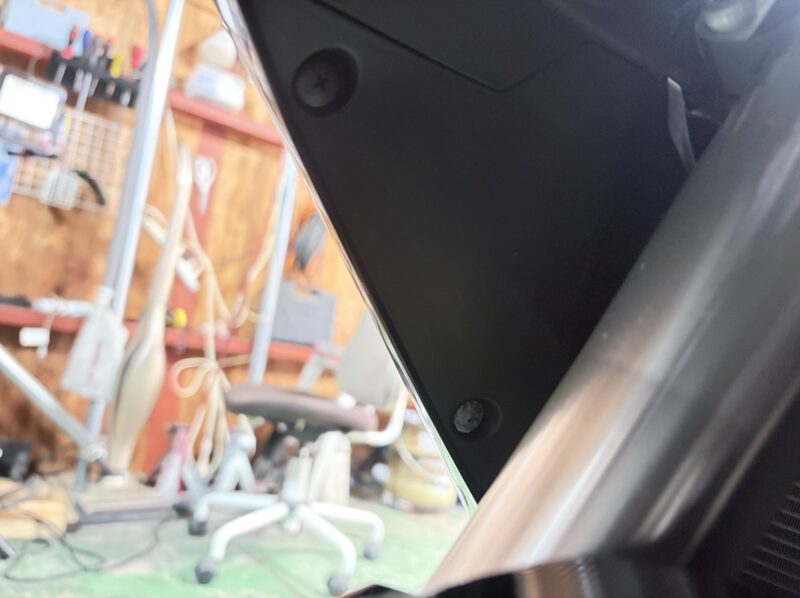

下写真のようなプラスのビス4本と、一番上がリベットで留まっています。
これらを外すと、簡単に取り外すことができます。
フレームスライダーの取り外し
つづいて、カウルから張り出しているカワサキ純正フレームスライダーの取り外し。

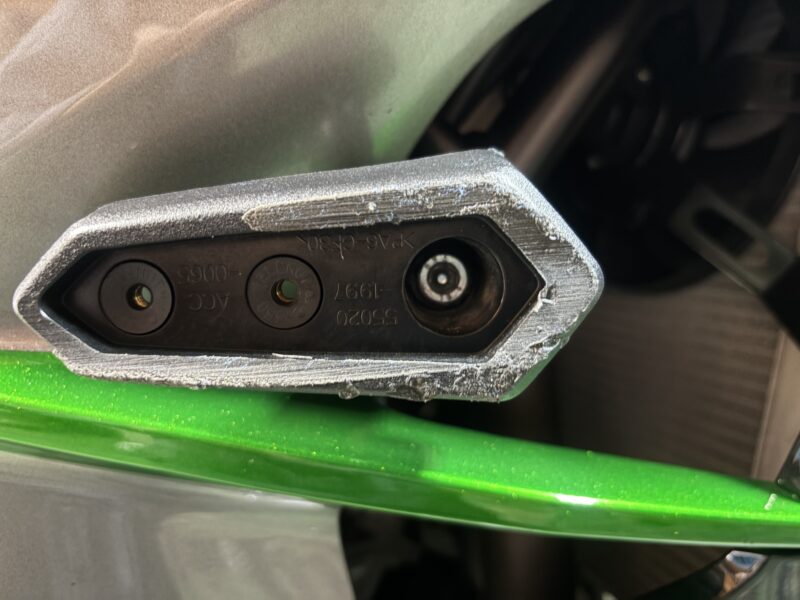

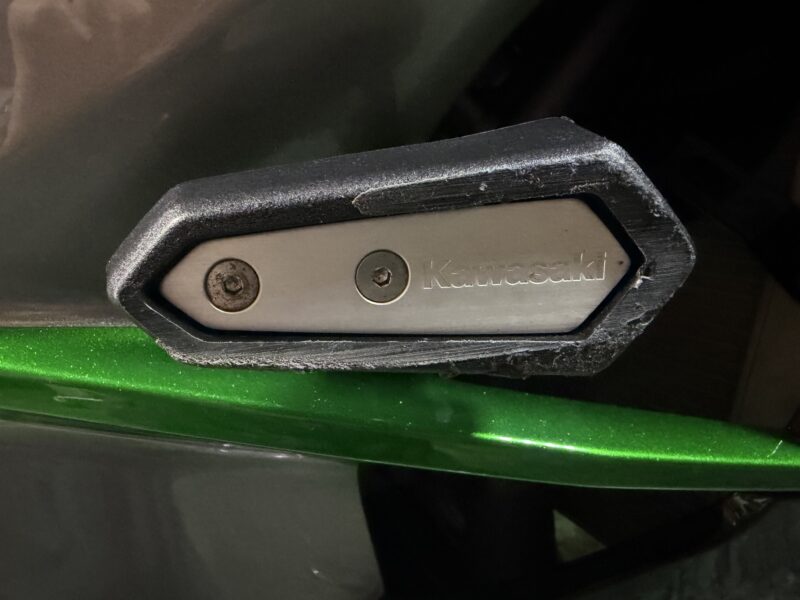

Kawasakiと刻印のあるプレートを、まず外します。
外すと見える、奥の六角穴付きボルトを外すと、スライダー本体が外れます。

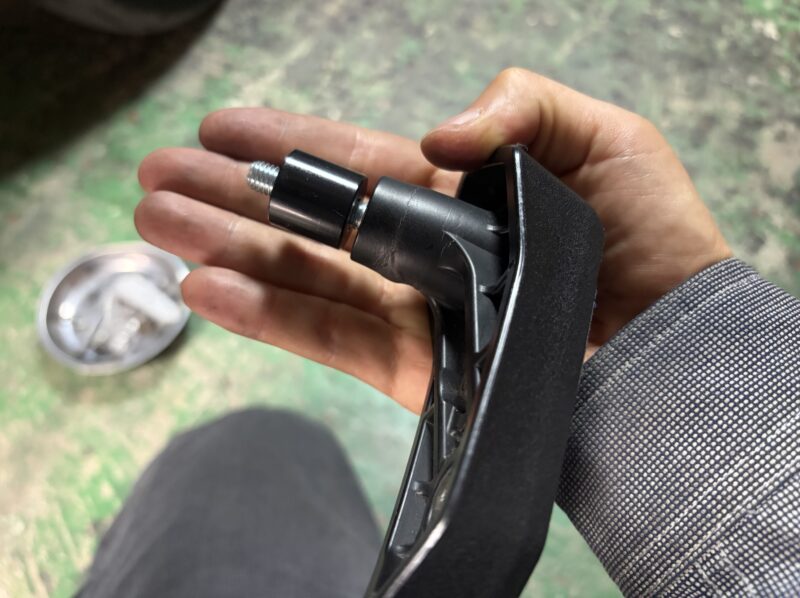

外すと、スライダーとカラーがついてきました。結構長いボルトが使われてるんだな。
サイドカウルの取り外し
さぁ、本丸のサイドカウルを外していきます。サイドカウルは、基本的には六角穴付ボルトで、一ヵ所だけリベットで留まっています。

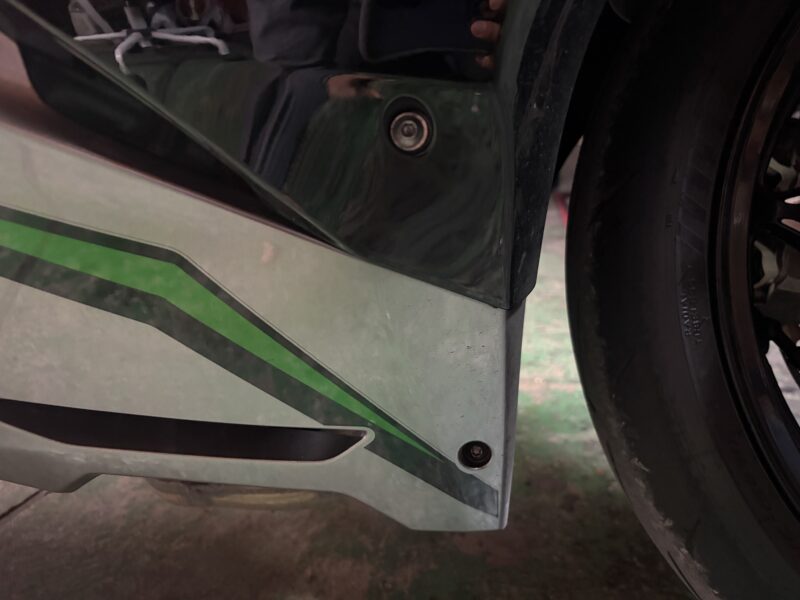

まずは下写真に写っている2本のボルト。カウル前方下に位置しています。

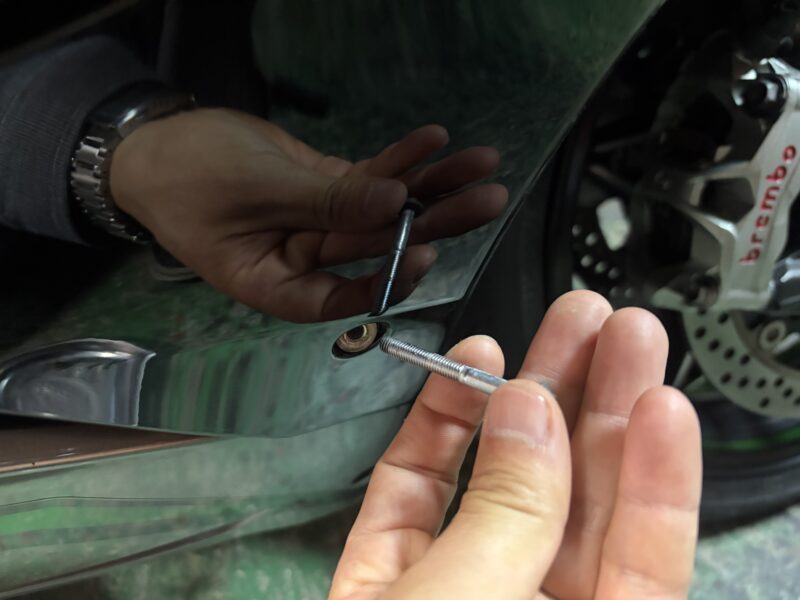

なお、このうち上のボルトは他と違って長いので、戻すときに注意が必要です。

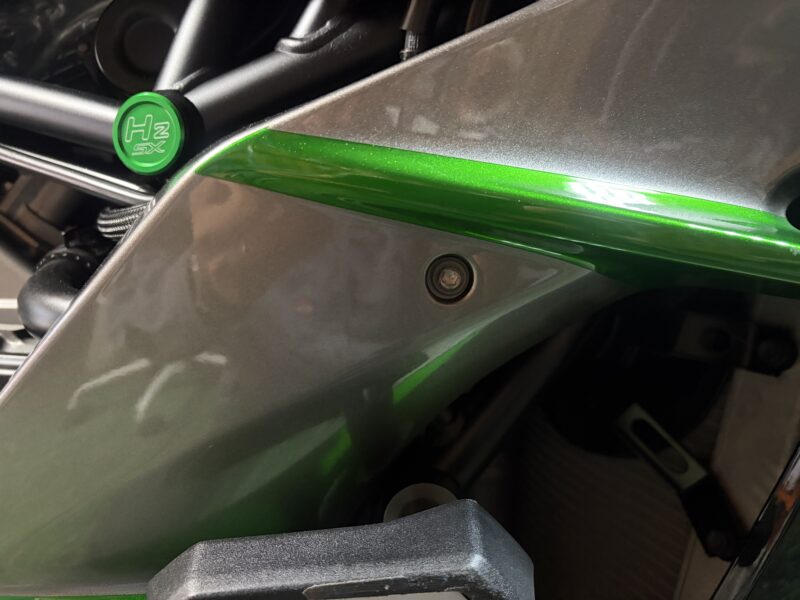

つづいて、カウル真ん中あたり上の方のこのボルト。フレームスライダーの上に位置しているボルトです。

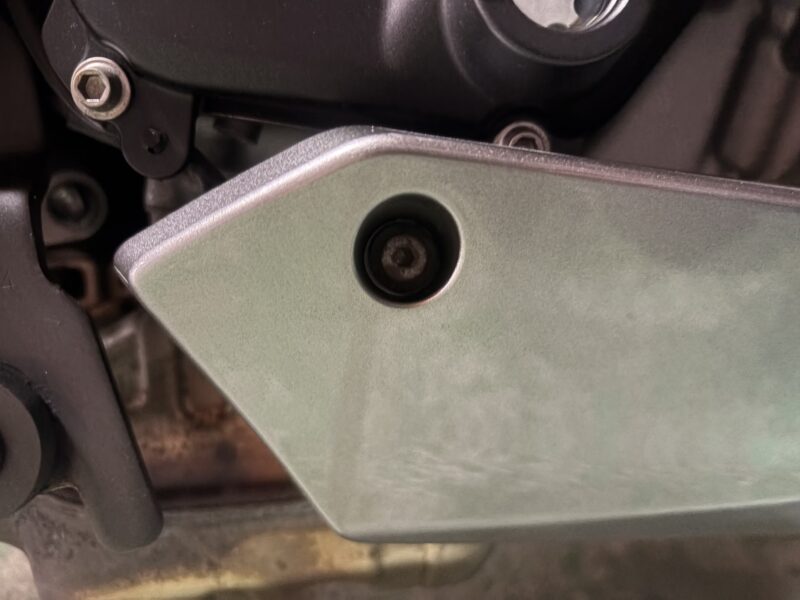

さらに、カウル下後方のコチラ。オイル点検窓の下あたりにあります。

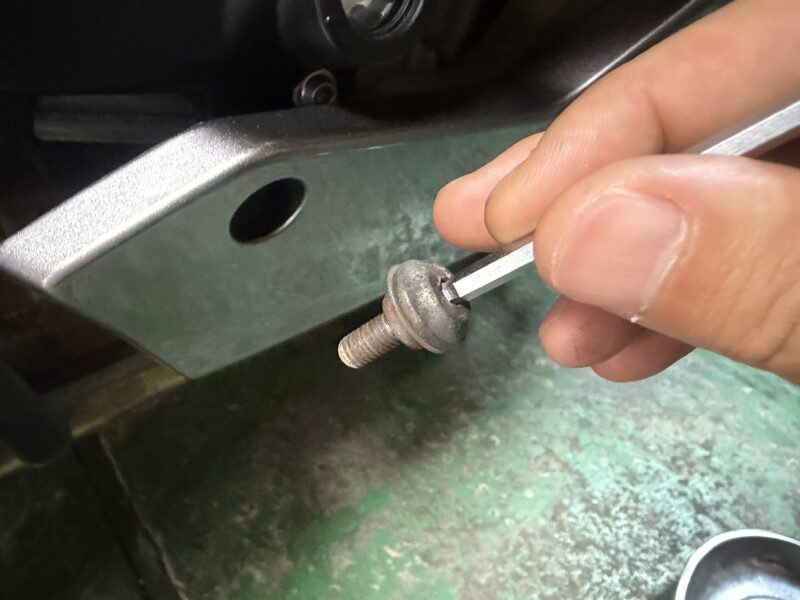

ここのボルトは、他よりもちょっと大ぶりになっております。
さらに、カウルの上面のサイドパネルと留めているコチラ。下写真には3本ボルトが写っていますが、そのうち右側2本だけ外せばよいです。

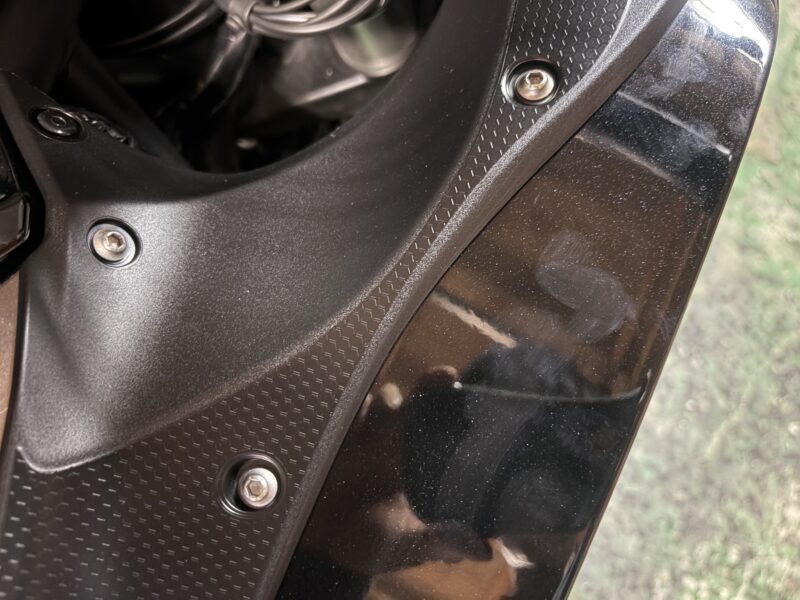

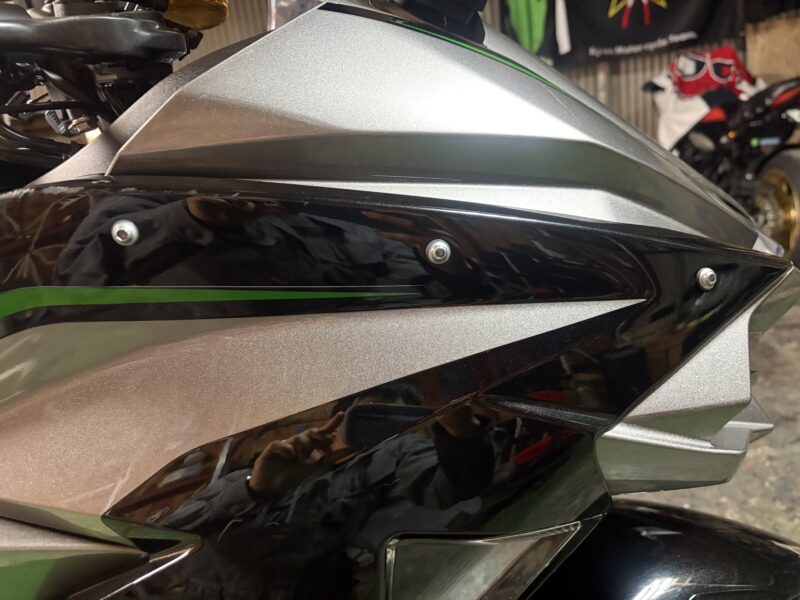

そして、カウル前方上端のこの3本。
そして、最後のリベットがとても分かりづらい場所にあります。

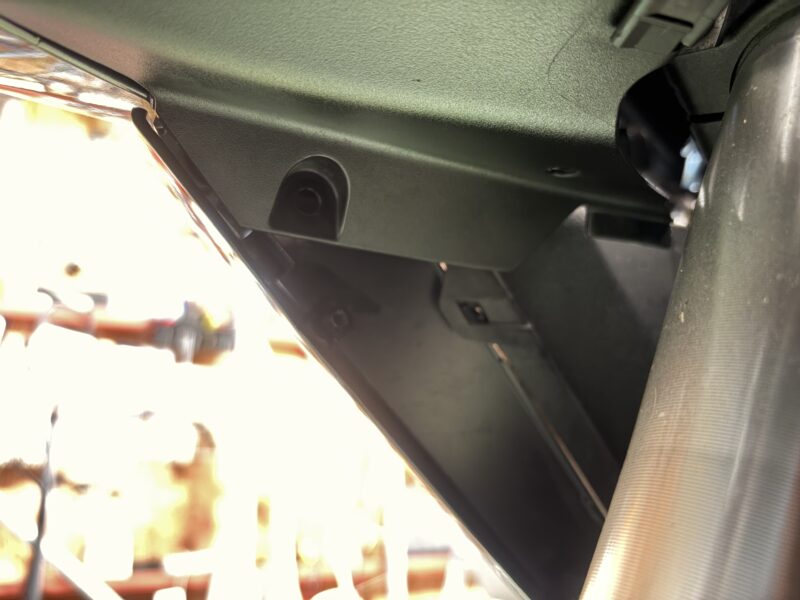

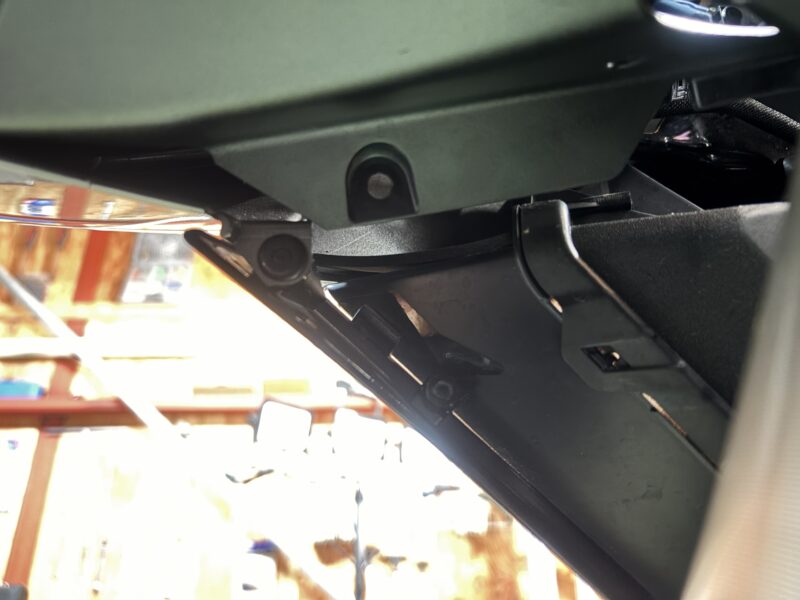

カウルの内側を覗いたのがこの写真。ここに写っている顎下のインナーパネルをちょいと持ち上げてやると、目的のリベットが姿を現します。
このように。このリベットを外して、外すものはすべて外せました。
H2のカウルにはツメ等はなく、ブッシュ2か所を外してやると、外せます。

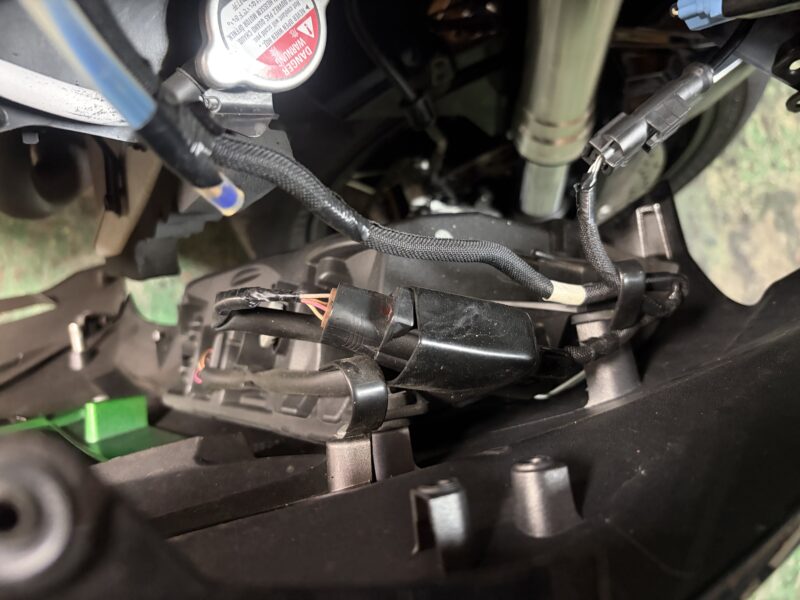

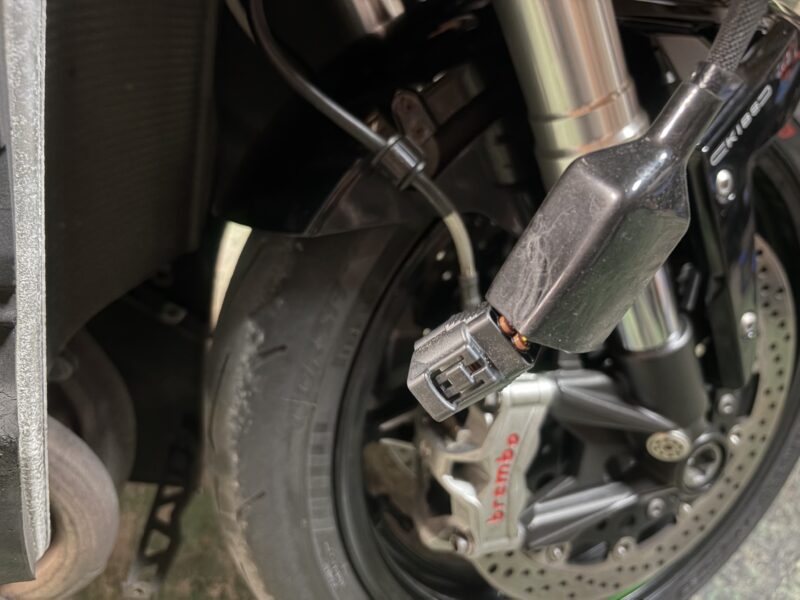

ただし、ウィンカーのカプラーはちゃんと外しましょう。このカバーがかかった黒いカプラー。

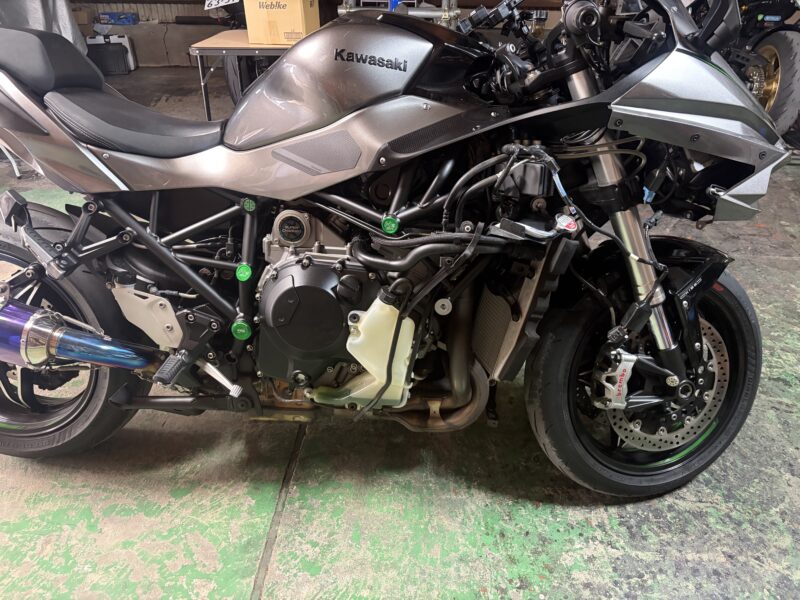

本日の作業で最も難易度が高いカウル外しが完了しました。
古いクーラントの排出

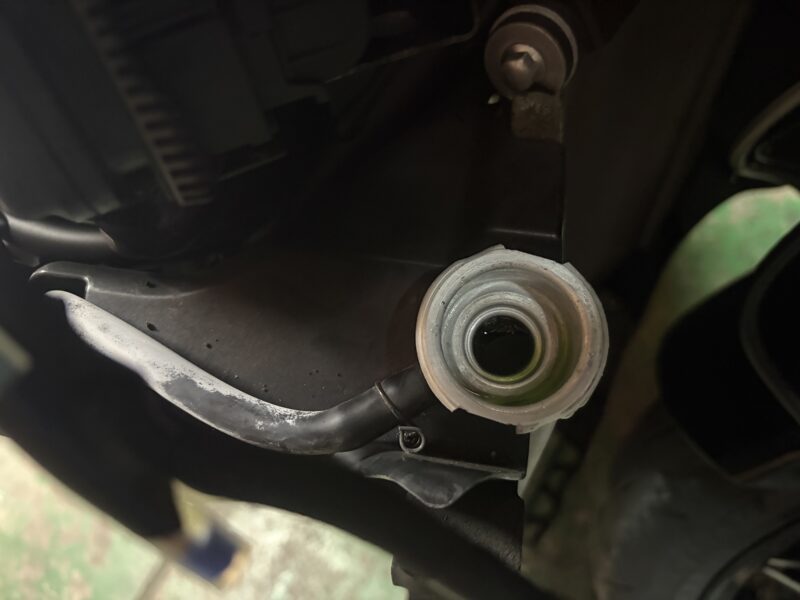

サイドカウルを外したら、ラジエーターキャップを開けて、ドレンから古いクーラントを排出します。

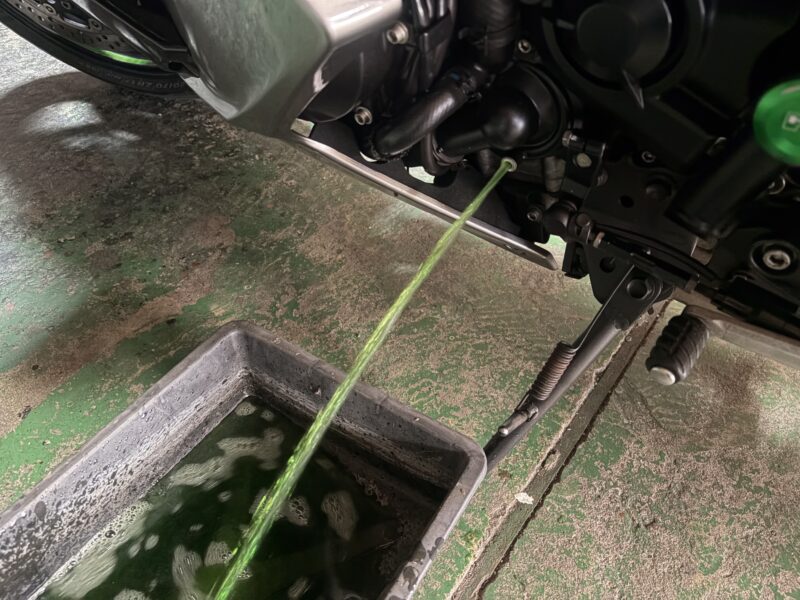

クーラントは、ウォーターポンプ下部にある六角穴付きボルトを外して排出。

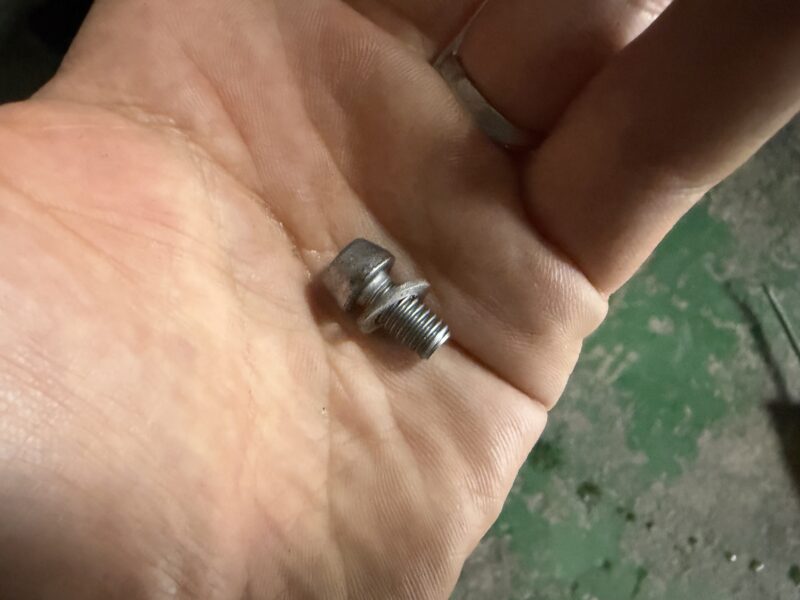

外したドレンボルトとガスケット。

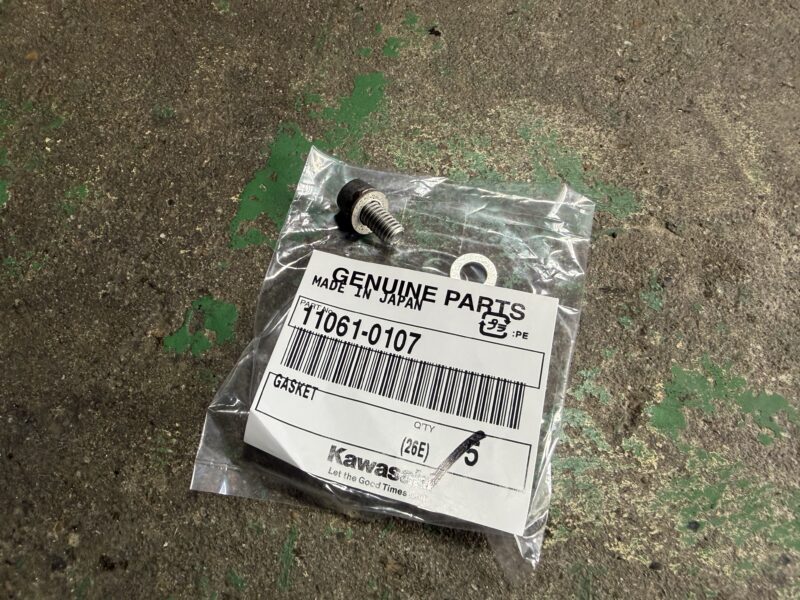

ガスケットは新品に交換します。

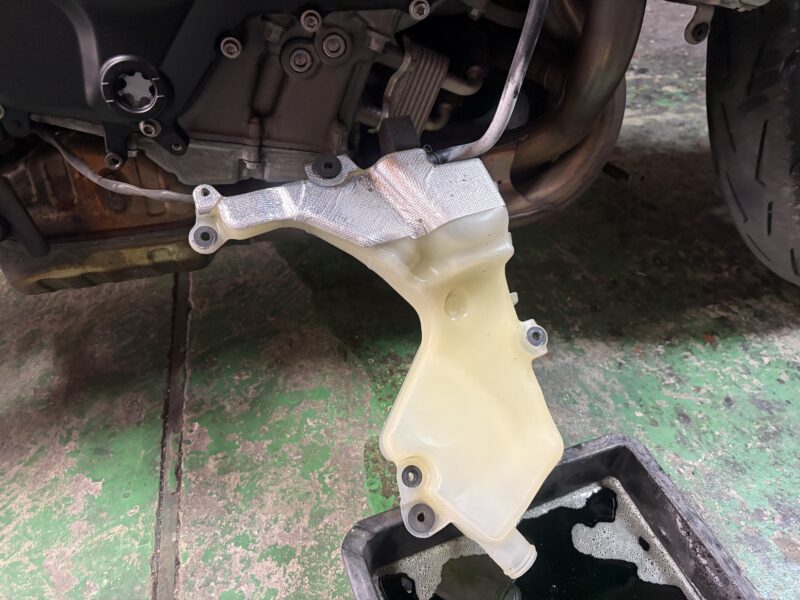

また、リザーブタンクの入っている冷却水も、抜きます。

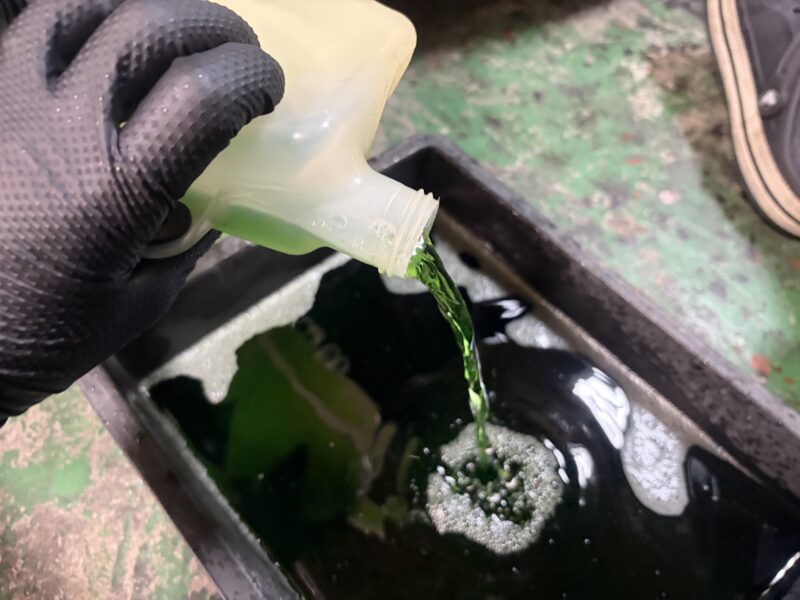

ボルトで3か所固定されているので、それらを外してひっくり返して捨てました。
古いクーラントが全部抜けたら、新しいガスケットを取り付けたドレンボルトを締めておきます。
新しいクーラントの注入

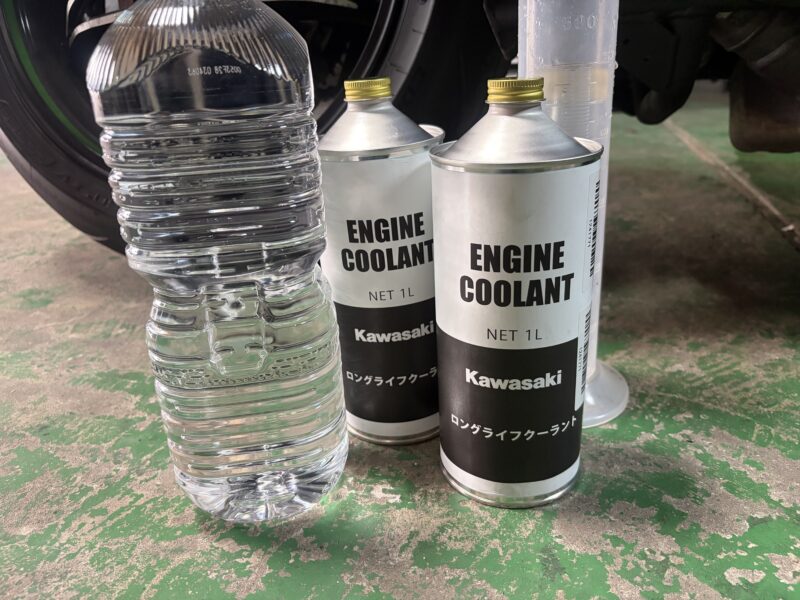

準備したクーラントはカワサキ純正のLLC。色は何色がいい？グリーン？ピンク？と尋ねたところ、グリーンがいいとのことだったので。また、ペットボトルに入っているのは、希釈用の水道水です。純正LLCは水で希釈して使います（基本的に1:1で希釈）。H2 SX SE+のクーラント量は2.9Lらしいので、原液2L準備しています。希釈して4Lになる計算。
ちなみに、ピンクがいいと言っていたら、こちらを準備する予定でした。

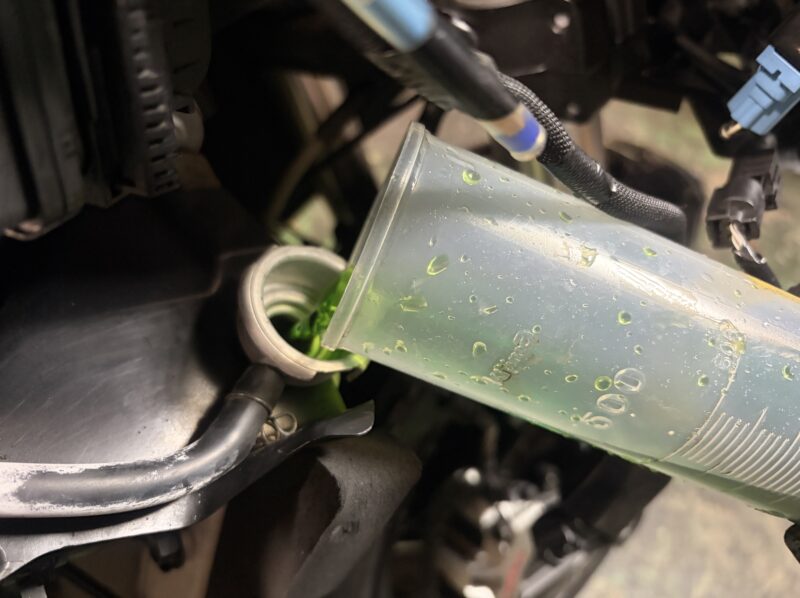

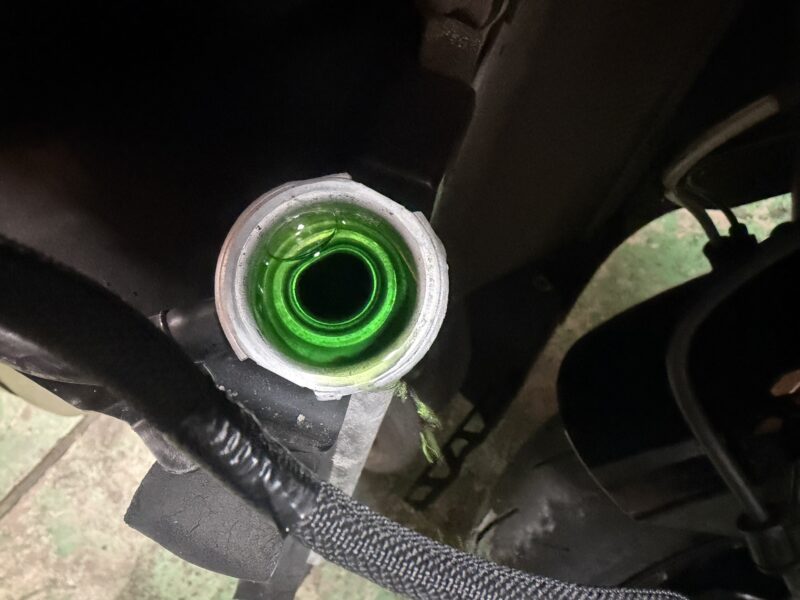

メスシリンダーで希釈したLLCをラジエーターの注入口から入れていきます。
マンチキまで入れたら、エンジンをかけてエア抜き、適宜足していきます。水温が95°Ｃくらいまで上がったら、サーモスタットもちゃんと開いて全流路にクーラントが回っているはずなので、エア抜きは終わっているでしょう。ラジエーターキャップを締めてOKです。リザーブタンクにもクーラントを入れておきます。
リザーブタンクの液量は、エンジン等が完全に冷えてから最終チェックするので、とりあえずカウルは取り付けずに、フルード交換の作業に移ります。
（PR）バイク保険は安くできる！
バイク保険は保険会社によって保険料が異なります！
そして、毎年見直すとどんどん安くなっていくことがあります！
保険料は、走行距離、事故歴や、等級、免許証の色、乗られる方の年齢等々によって計算されます！
そのため・・・
「誰にとっても常にこの保険会社が安い」という事はありません。 みなさんの状況によって、一番安い保険会社は異なります！
そこで、複数の保険会社から見積もりを取れば、自分に合った一番安くてお得な保険会社がわかります！
★比較するなら一括見積もりが便利★
クラッチ・ブレーキフルードの交換

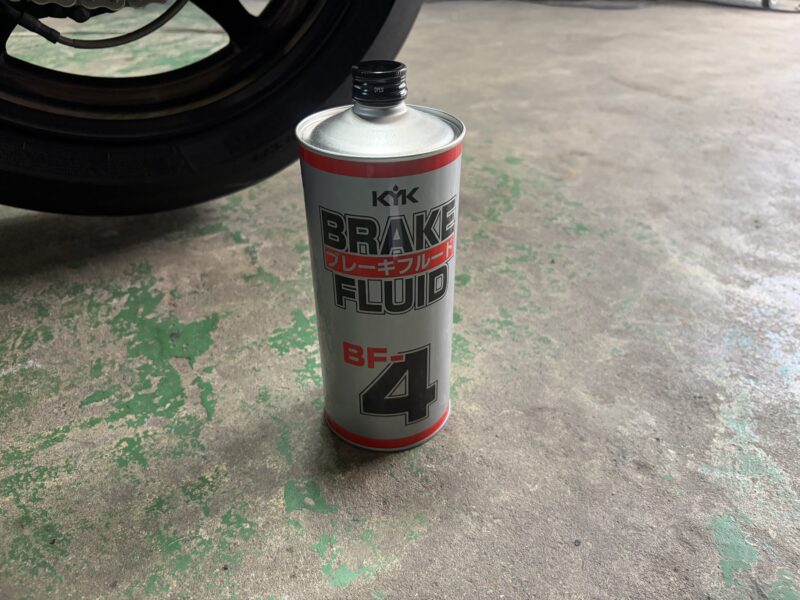

交換用のフルードとして用意したのはこちら。用意したと言っても、ちょっと前に僕が買って、たまたま持っていたもの。

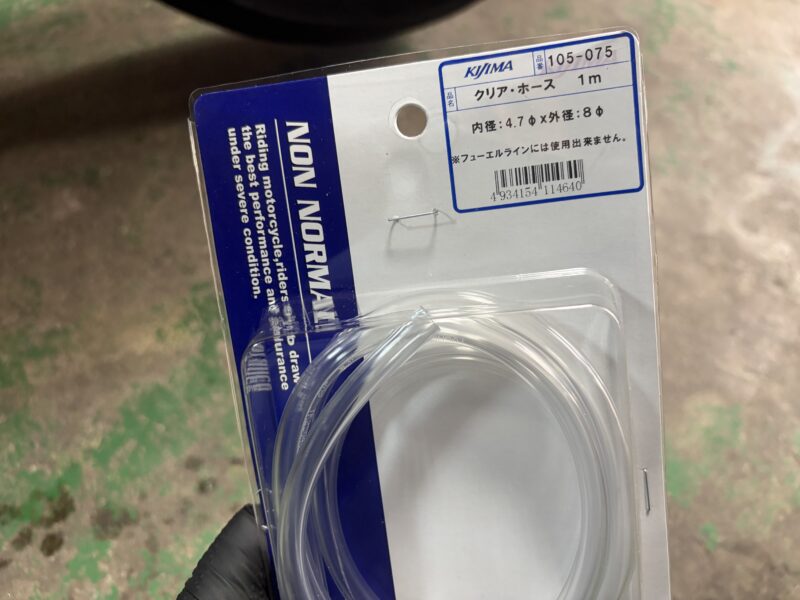

また、フルードを抜く際にブリーダーに取り付けるホースは、こちらを準備しました。以前はピンクのホースを使っていたのですが、クリアの方がフルードの色がよくわかっていいかなと思って。
クラッチフルードの交換

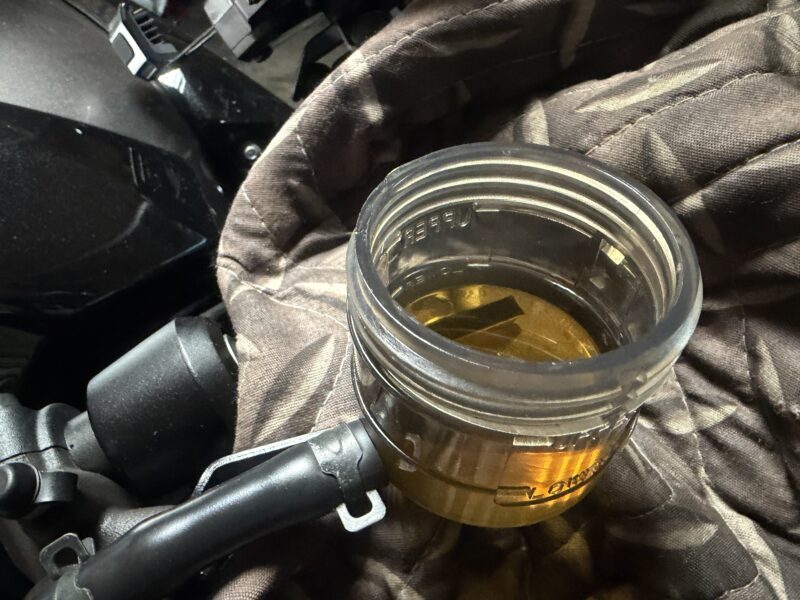

まずはクラッチフルードから交換します。クラッチフルードといっても、実態はブレーキフルードと同じもの。リザーブタンクのフタを開けておきます。

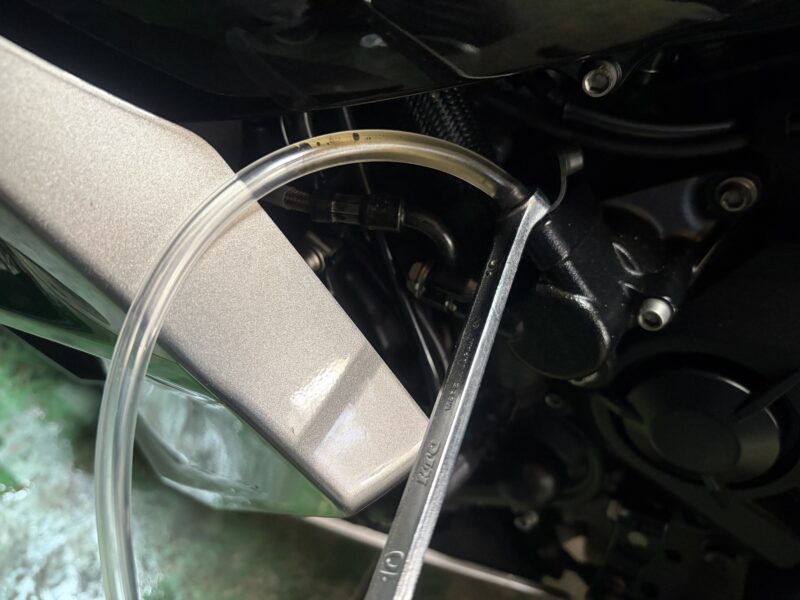

クラッチはこちら。車体左側にあります。10ミリのメガネレンチをかけて、ホースをブリーダーに取り付けます。レバーを握りながらブリーダーを緩めると、フルードが出てきます。レバーは握り続けたままブリーダーを締めたあと、レバーをにぎにぎをタッチが戻るまで続けます。こうすることで、フルードが少しずつクラッチ側から押し出されていきます。リザーブタンクのフルードが空にならないように注意しながら、適宜足していきましょう。
ホースから出てくるフルード、最初は色づいていますが、古いフルードが抜けきると透明になります。そうなったら、交換完了。

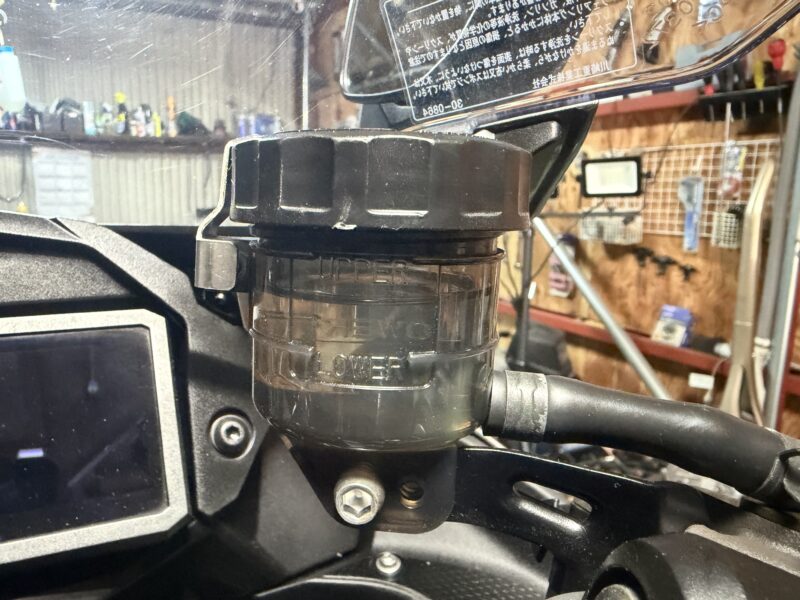

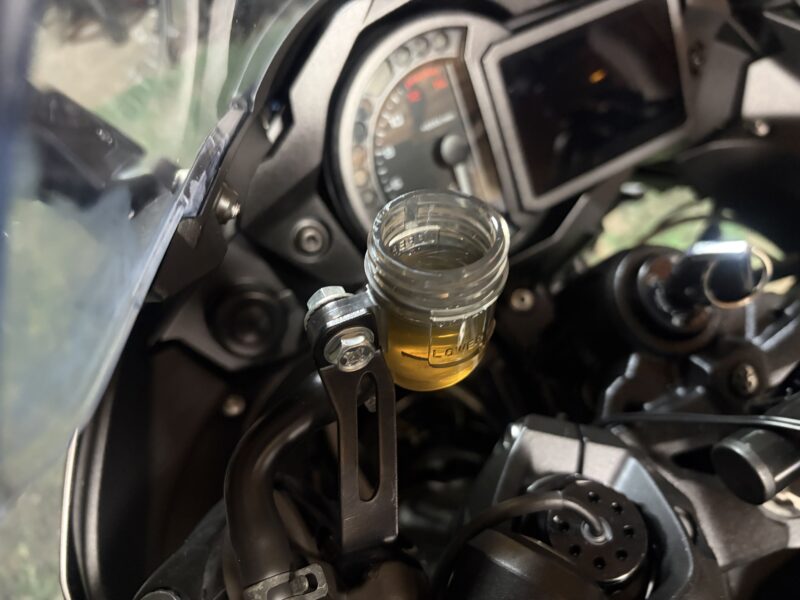

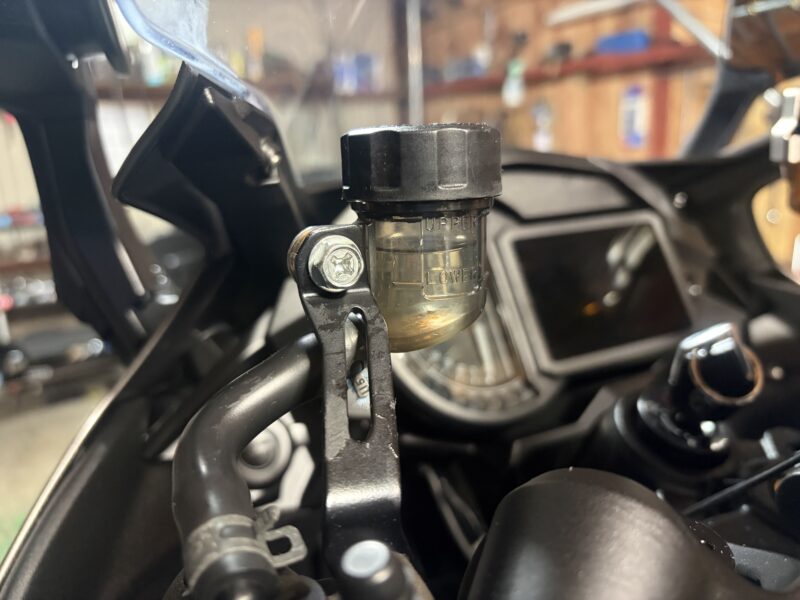

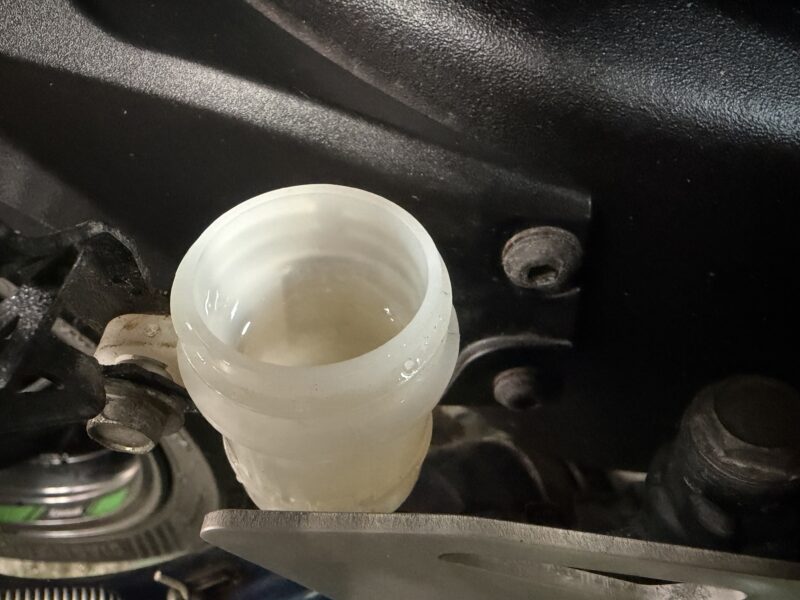

タンクに入っているフルードの色も、一目瞭然。茶色がかったものが、透明になりました。
フロントブレーキフルードの交換
つづいて、フロントブレーキ。
基本的な手順はクラッチと同じ。レバーを握りながらブリーダーを緩めてフルードを押し出し、そのまま締める。レバーをにぎにぎして、リザーブタンクからフルードをキャリパー側へ送る。

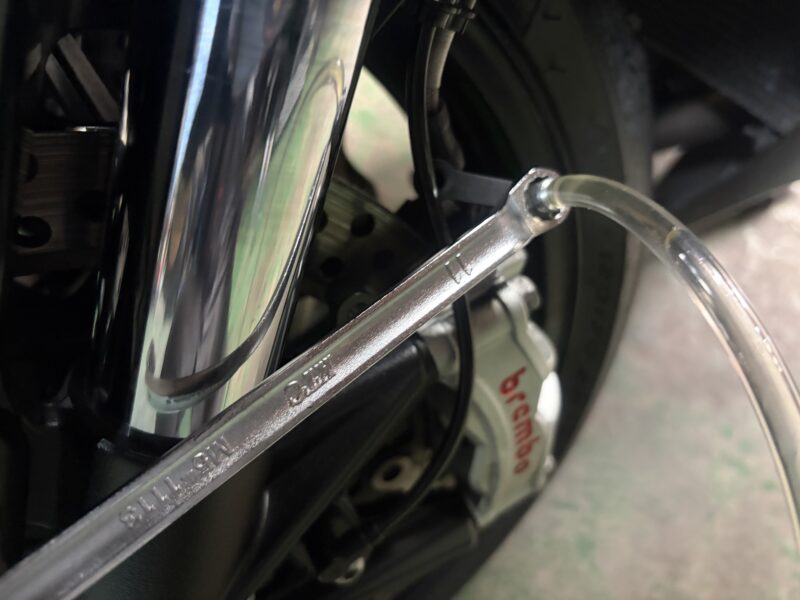

なお、キャリパーがブレンボのものだったからか、ブリーダーが11ミリでした。11ミリのメガネレンチの持ち合わせがなかったので、近所のアストロプロダクツまで走りました。
ダブルディスクなので、左右両方のキャリパーで同じ作業を行い、フロントブレーキフルード交換完了。
リアブレーキフルードの交換
最後に、リアブレーキのフルード交換。

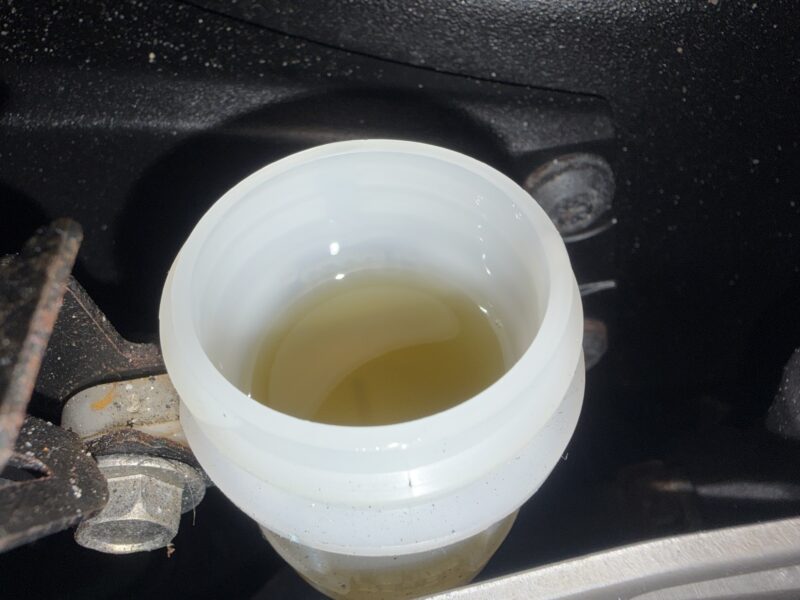

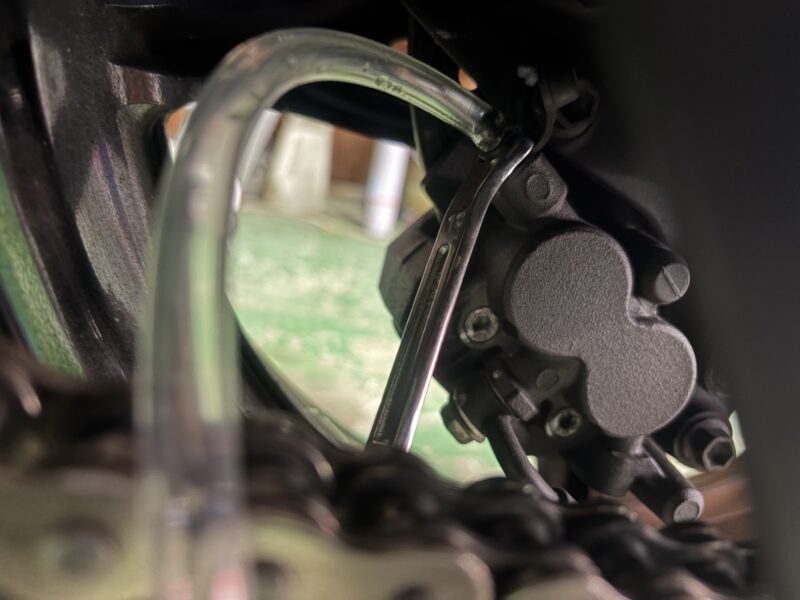

ブレーキペダルを押し込んだまま、ブリーダーを緩めてフルードを押し出し、そのままブリーダーを締める。ペダルを何度か押して、フルードをキャリパー側へ送る。ちなみに、リアブレーキのブリーダーは10ミリのメガネレンチで緩めました。フロントキャリパーが違ったのは、やっぱりたぶんブレンボだから。
片持ちスイングアームでキャリパーがホイールのスポークの向こう側にあるので、作業やりづらいなと思いながらも、リアブレーキのフルードも交換完了。
フルードは塗装への攻撃性が高く、万が一残っていると塗装ハゲの可能性があるので、フルード交換が終わったら、水で洗い流しましょう。
ついでに、エア抜きの際にこぼれたクーラントも洗い流しました。
最後に、外したのと逆の手順でカウルを取り付けて、作業完了。
トータル3時間ほどで作業完了しました。
一番時間がかかったのは、やはりカウルの脱着作業。これがあるので、私は個人的にネイキッドが好き。フルカウルはかっこいいんだけど、整備性を考えるとね…。
